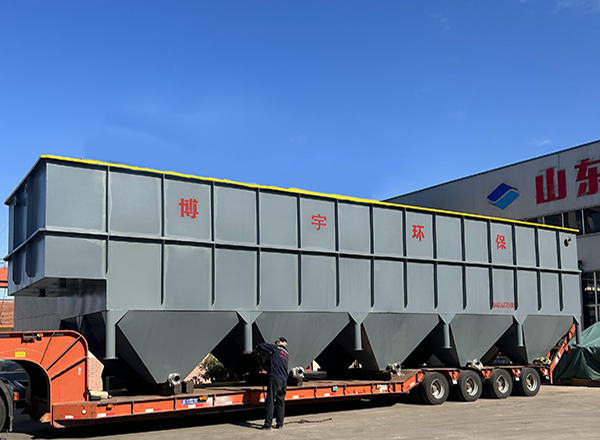

斜管沉淀池

斜管沉淀池是指在沉淀區內設有斜管的沉淀池。組裝形式有斜管和支管兩種。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道（有時可利用蜂窩填料）分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆（異）向流、同向流和測向流三種不同分離方式。每兩塊平行斜板間（或平行管內）相當于一個很淺的沉淀池。

 這種類型沉淀池的過流率可達36m3/（m2.h）,比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。并已定型用于生產實踐。優點：去除率高，停留時間短，占地面積小。淺池理論原理，設斜管沉淀池池長為L，池中水平流速為V，顆粒沉速為u0，在理想狀態下，L/H=V/ u0。可見L與V值不變時，池身越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層，每層層深為H/3，在u0與v不變的條件下，只需L/3，就可以將u0的顆粒去除。也即總容積可減少到原來的1/3。如果池長不變，由于池深為H/3，則水平流速可正加的3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同時將沉淀池分成n層就可以把處理能力提高n倍。這就是20世紀初，哈真（Hazen）提出的淺池理論。

設備特點：

1、利用了層流原理，提高了沉淀池的處理能力；

2、縮短了顆粒沉降距離，從而縮短了沉淀時間；

3、增加了沉淀池的沉淀面積，從而提高了處理效率。
